消防信號蝶閥

來源:http://n3462.cn/ 日期:2022-01-20

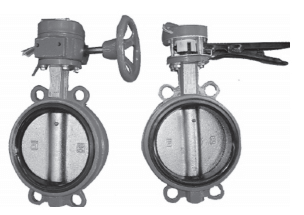

消防信號蝶閥
  一、概述
  消防信號蝶閥是具有對消防供水系統截流及實現截流狀態電信號監控的專用閥門,。被廣泛應用于給排水,、建筑消防等系統的各種管道上,尤其在消防管路中應用更為廣泛,。
  本系列消防信號蝶閥具有結構簡單,、密封可靠、開啟輕便,、壽命長.維護方便等特點;在使用過程中,,可顯示出閥門開關狀態,這樣就可直觀清晰.可靠的反映出閥門在消防系統中的工作狀態,。
  本系列消防信號蝶閥開啟方式分為蝸輪蝸桿式和手柄式,。開啟方式為手柄式時,當手柄方向與流體流動方向-致時,,閥門處于完全開啟狀態,,當手柄轉離上述方向時,信號開關裝置即處于工作狀態,,此時有電信號輸出;開啟方式為蝸輪蝸桿式時,,轉動手輪,將指示旋鈕所指示的轉"ON"位置時,,閥門處于完全開啟狀態,,當指示旋鈕轉離上述方向時,信號開關裝置即處于工作狀態,,此時有電信號輸出,。本系列消防信號蝶閥的信號裝置為微動開關(信號盒)式,其原理為當閥門開啟時,,為監控狀態,,無信號輸出;當閥門處于半開或關閉狀態時,有信號輸出,。


  二,、型號規格及技術特性

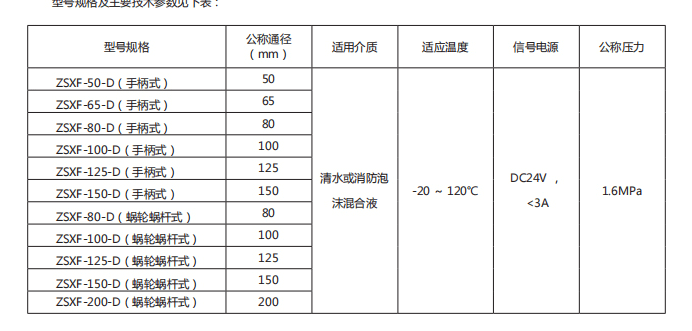

  型號規格及主要技術參數見下表:


  三、尺寸
  1.消防信號蝶閥(蝸輪蝸桿式)外形尺寸

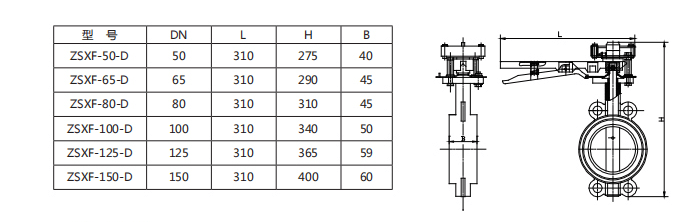

  2.消防信號蝶閥(手柄式)外形及結構尺寸

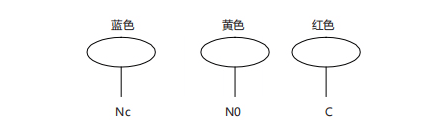

  四,、接線


  五,、安裝
  1.本閥采用對夾式法蘭連接,安裝時用4根加長螺栓對夾兩端法蘭即可,,不需另加法蘭密封墊,。
  2.在搬運及安裝過程中應注意保護兩端法蘭橡膠密封面,,內腔密封面,蝶板周邊密封面,,及微動開關等不得有劃痕,,拉傷,破裂等影響密封性能和電信號系統正常工作的損傷,。
